Схеми підключення та розпіновка з'єднувачів#
Оновлено 14 жовтня 2026 р. Для інсталятора
Функції програмних входів і виходів задаються на сайті налаштувань, вкладка Налаштування. Полярність виходів (+/−) перемикається на сайті біля кожного виходу. Колонка «Типове підключення» — як показано на схемі підключення; якщо не вказано, підключайте за потреби.

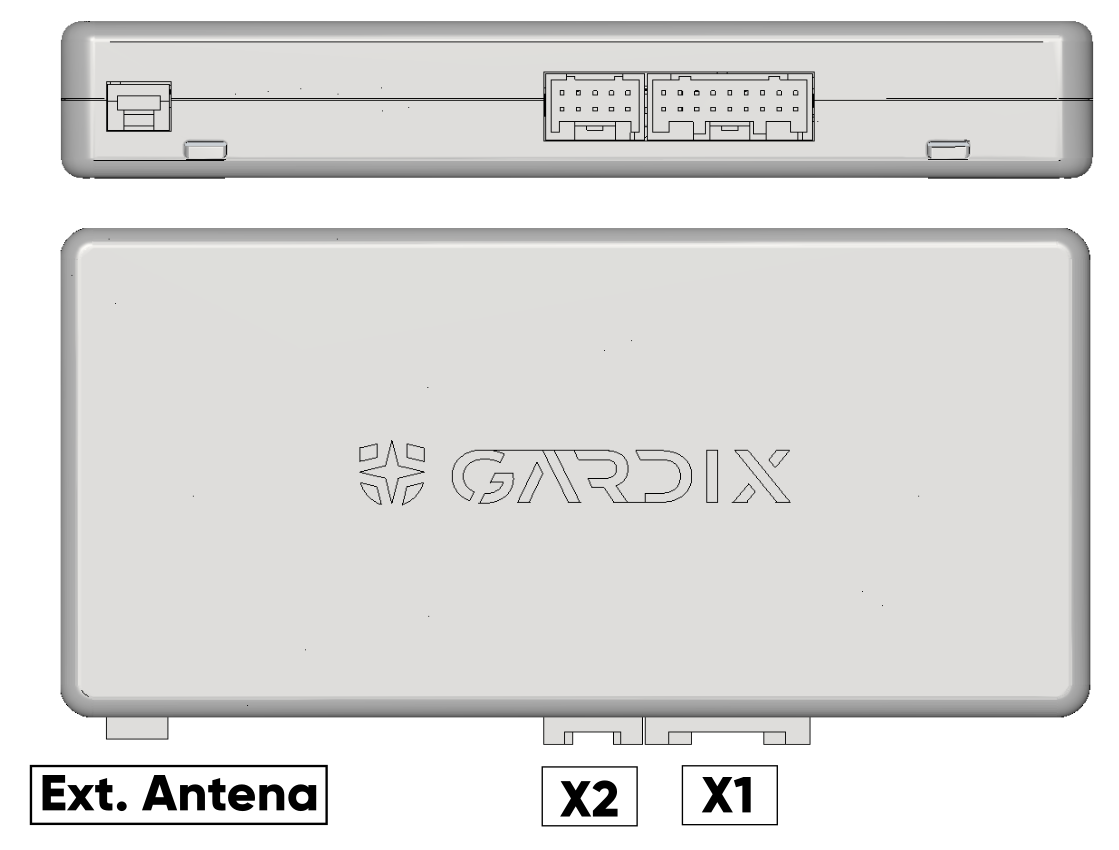

Розташування роз'ємів#
Усі роз'єми розташовані на одному торці блока: зліва роз'єм антени Ext. Antenna, ближче до центру — X2 (10 виводів) і X1 (18 виводів).

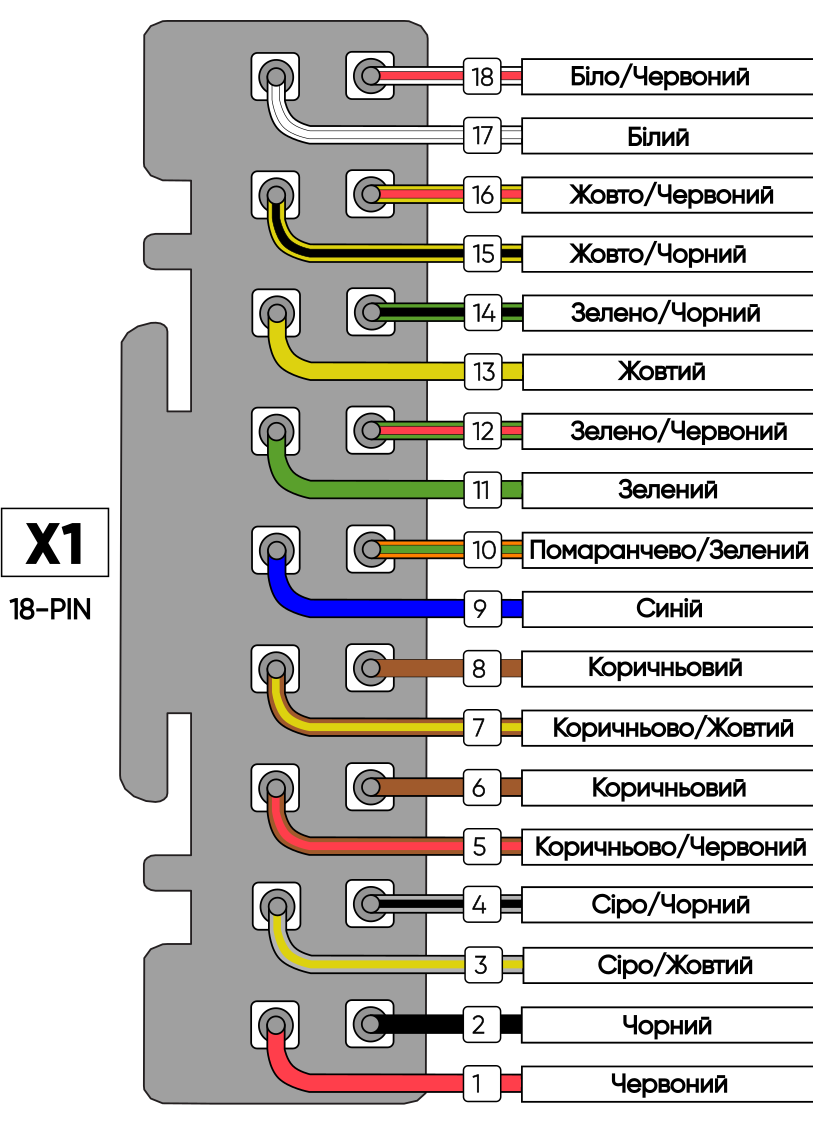

X1 — основний (18 виводів)#
Роз'єм показано з боку проводів. Виводи розташовані у два ряди по 9: непарні номери — в одному ряду, парні — в іншому. Вивід 1 (червоний, +12 В) і вивід 2 (чорний, маса) — крайня пара.
| № | Колір | Призначення | Типове підключення |
|---|---|---|---|
| 1 | Червоний | Живлення +12 В (VCC) | +12 В АКБ через запобіжник 3 А |
| 2 | Чорний | Маса (GND) | Маса |
| 3 | Сірий/жовтий | Аналоговий вхід (+) | Резистивні (кермові) кнопки |
| 4 | Сірий/чорний | Аналоговий вхід (−) | Резистивні (кермові) кнопки |
| 5 | Коричневий/червоний | CAN1 High | CAN-шина авто |
| 6 | Коричневий | CAN1 Low | CAN-шина авто |
| 7 | Коричневий/жовтий | CAN2 High | CAN-шина авто |
| 8 | Коричневий | CAN2 Low | CAN-шина авто |
| 9 | Синій | Програмний вхід (+) | — |
| 10 | Помаранчевий/зелений | Програмний вхід (−) | Тривожна кнопка (−) |
| 11 | Зелений | Програмний вхід (+) | — |
| 12 | Зелений/червоний | Програмний вхід (−) | — |
| 13 | Жовтий | Програмний вхід (+) | — |
| 14 | Зелений/чорний | Програмний вхід (−) | Кінцевик капота (−) |
| 15 | Жовтий/чорний | Програмний вихід 1500 мА (+/−) | Сирена (+) |
| 16 | Жовтий/червоний | Програмний вихід 330 мА (+/−) | Дротове блокування |
| 17 | Білий | Програмний вихід 330 мА (+/−) | — |
| 18 | Білий/червоний | Програмний вихід 330 мА (+/−) | — |

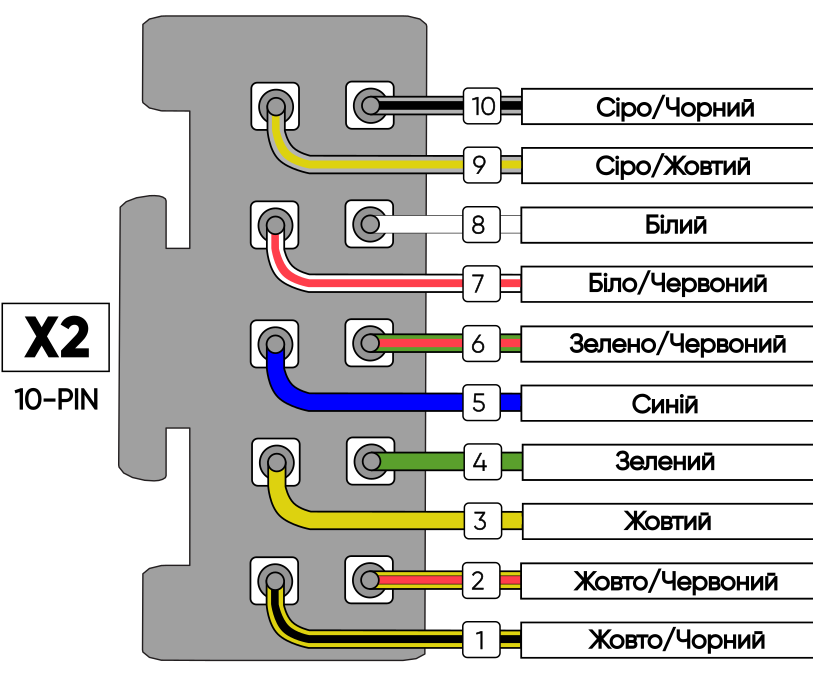

X2 — додатковий (10 виводів)#
Роз'єм показано з боку проводів. Виводи розташовані у два ряди по 5, нумерація така сама, як у X1: непарні в одному ряду, парні — в іншому.
| № | Колір | Призначення | Типове підключення |
|---|---|---|---|
| 1 | Жовтий/чорний | Програмний вихід 1500 мА (+/−) | Автозапуск Hyundai: IGN1, див. Автозапуск |
| 2 | Жовтий/червоний | Програмний вихід 330 мА (+/−) | Автозапуск Hyundai: IGN2 |
| 3 | Жовтий | Програмний вихід 330 мА (+/−) | Автозапуск Hyundai: ACC |
| 4 | Зелений | Програмний вихід 330 мА (+/−) | — |
| 5 | Синій | Програмний вихід 330 мА (+/−) | — |
| 6 | Зелений/червоний | Програмний вихід 330 мА (+/−) | Стартер автозапуску (+) |
| 7 | Білий/червоний | LIN 1 | Залежить від авто, див. Автозапуск |
| 8 | Білий | LIN 2 | Залежить від авто, див. Автозапуск |
| 9 | Сірий/жовтий | LIN 3 | Залежить від авто, див. Автозапуск |
| 10 | Сірий/чорний | LIN 4 | Залежить від авто, див. Автозапуск |
LIN 1 – LIN 4#
Виводи 7–10 — багатофункціональні LIN-шини. Їхня функція залежить від марки й моделі авто: наприклад, для Toyota, Lexus і Hyundai через них підключають автозапуск. Див. Автозапуск.

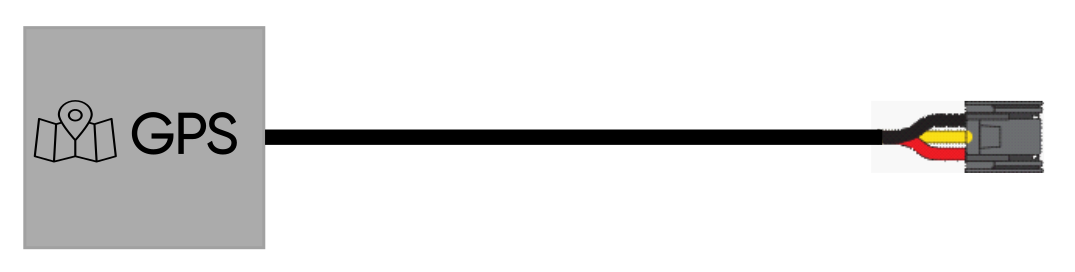

Ext. Antenna (3 виводи)#
Роз'єм для зовнішньої GPS-антени Gardix GeoAntenna External.
| № | Колір | Призначення |
|---|---|---|
| 1 | Червоний | +12 В |
| 2 | Жовтий | Однопровідна шина даних |
| 3 | Чорний | Маса |

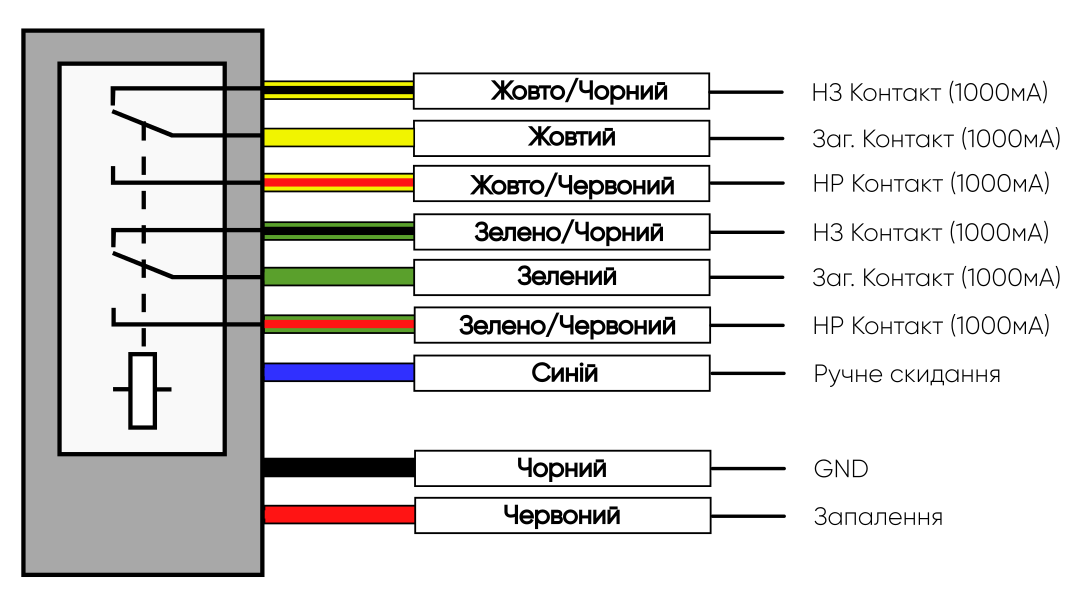

Реле AirRelay#
| Колір | Призначення |
|---|---|
| Жовтий/чорний | НЗ контакт (1000 мА) |
| Жовтий | Загальний контакт (1000 мА) |
| Жовтий/червоний | НР контакт (1000 мА) |
| Зелений/чорний | НЗ контакт (1000 мА) |
| Зелений | Загальний контакт (1000 мА) |
| Зелений/червоний | НР контакт (1000 мА) |
| Синій | Ручне скидання |
| Чорний | Маса (GND) |
| Червоний | Запалювання |
Живлення реле
Реле AirRelay підключайте до сигналу запалювання, а не до постійного +12 В.
Після монтажу додайте реле в систему охорони.
